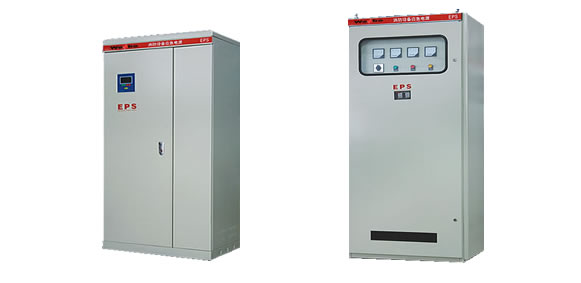

YJU、YJS/U系列单三相在线式EPS应急电源简介

1、YJS、YJS/U系列在线式应急电源 详细资料

2、YJ/D单相系列应急电源 详细资料

3、YJS/S系列三相照明、动力混合应急电源 详细资料

4、YJS/P系列三相变频动力应急电源 详细资料

注：以上是最新型的EPS应急电源资料、图片、规格、产品尺寸。

产品概况：

    1、YJU、YJS/U型在线式消防设备EPS应急电源，在继承现有消防应急电源技术的基础上，按照GB16806-2006国家标准《消防联动控制系统》研制出的零时间切换的新型产品，该产品彻底解决了高压纳灯，卤素灯和特殊电器装置因切换时间长而不能正常工作的问题，该项技术填补了国内空白。
    2、安装型式：落地式、分体式、壁挂式、内嵌式。
    3、备用时间：90分钟，国标型（可按设计要求配置备用时间）。

产品特点：

    1、应急供电--市电中断或电压超出规定范围时在零秒时间内自动提供220V/380V、50Hz正弦波交流或直流应急供电，保证重要负载的正常工作。
    2、高性能--采用SPWM高频逆变技术，供电质量高，适合各种负载。
    3、高可靠一采用先进技术和冗余设计，有CPU控制，并选用优质元器件精心制造，性能稳定，可靠性高。
    4、保护完善--具有优良的输出过载保护、短路保护、电池反接保护、过放电保护等完善保护功能，抗误用能力强。
    5、界面友好--LCD显示工作状态、市电电压、输出电压、电池电压、电流、频率、负载率、故障等信息清晰明了；并且有声光故障报警，指示故障和故障消声等功能。
    6、操作简单--自动化程度高，操作方便。
    7、充电能力强--机内装有自控充电技术的大电流充电器，充电速度快，浮充电压稳定，并可外接电池延长供电时间。
    8、结构简洁--机内功能部件采用模块化设计，结构简洁，维护方便。
    9、智能电池管理--选用免维护电池和智能电池监测管理系统，加强电池监测，延长电池寿命和利用率。

        广泛适用于市电中断时各类一级和特别重要负荷的交流应急供电，如各类重要计算机系统的供电；各类建筑的工作供电和消防供电；医院安全供电；交通系统高速公路、隧道、地铁、轻轨、民用机场的供电；电力系统的供电；各类不能断电的生产、实验设备的供电。是设备要求纯净正弦波高质量供电电源。

型号说明：

应急电源原理图：

技术参数：

YJS/U系列  在线式消防设备EPS应急电源
型号规格		YJS/U 0.5-400KW
市电输入	相数	单相(L-N+G) 三相四线+G
	电压	220V/380V ±20%
	频率	50Hz±10%
应急输出	电压	正常时同市电电压，应急时220V/380V±3%
	波形	正弦波
	频率	正常状态与市电同步，应急状态：50Hz±0.1%
	输出支路	3路(可按用户需求扩充)
	波形失真	THD≤5%(0-100%线性负载时)
	逆变效率	≥90%
	过载能力	≤120%额定电流正常工作 >120%额定电流，正常输出约5秒后停止输出 >120%额定电流或负载短路，限流输出约1秒后停止输出
电池	类型	密封免维护铅酸蓄电池
	额定电压	48V 192V 492V
	备用时间	90分钟(可按设计要求配置)
	充电时间	20小时内可充满
工作环境	噪音(1m距离)	市电时正常0db，应急供电时：＜50db
	湿度	0-90%不结露
	温度	0℃-+40℃
	海拔高度	＜2000m
切换时间		零秒(无转换时间)
保护		应急状态过载保护，输出短路保护；电池反接保护；电池欠压保护等
报警		电池欠压、电池连接故障、充电器故障、持续过载、逆变器故障等
显示		LCD/LED
通讯介面		RS232 /RS485

YJU系列单相在线式EPS应急电源规格表

（YJU系列单相在线式EPS应急电源）
型号规格	输出功率(KW)	应急时间(min)	外形尺寸（mm）	重量(kg)	配置电池柜	安装
YJU-0.5KW	0.5	60	400×600×1200	70	电池在主机柜内	嵌入式/挂壁式
		90	400×600×1200	80
YJU-1KW	1.0	60	400×600×1200	95	电池在主机柜内	嵌入式/挂壁式/落地式
		90	400×600×1200	130
YJU-1。5KW	1.5	60	400×600×1200	150	电池在主机柜内
		90	400×600×1200	210
YJU-2KW	2	60	400×600×1200	215	电池在主机柜内
		90	400×600×1200	230
YJU-3KW	3	60	450×750×1500	240	电池在主机柜内	落地式
		90	450×750×1500	360
YJU-4KW	4	60	450×750×1500	320	电池在主机柜内	落地式
		90	450×750×1500	460
YJU-5KW	5	60	600×800×2000	410	电池在主机柜内	落地式
		90	600×800×2000	590
YJU-6KW	6	60	600×800×2000	560	电池在主机柜内	落地式
		90	600×800×2000	750
YJU-7KW	7	60	600×800×2000	650	电池在主机柜内
		90	600×800×2000	900
YJU-8KW	8	60	600×800×2000	750	电池在主机柜内
		90	600×800×2000	1000
YJU-9KW	9	60	600×800×2000	850	电池在主机柜内
		90	600×800×2000	1100
YJU-10KW	10	60	600×800×2000	960	电池在主机柜内
		90	600×800×2000	1200

YJS/U系列三相在线式EPS应急电源规格表

（YJS/U系列三相在线式EPS应急电源）
型号	输出功率 （kw）	主机尺寸(mm) 深×宽×高	电池柜个数	重量 （kg)
YJS/U-2。2KW	2。2	450×750×1500	电池在主机内	160
YJS/U-3.。7KW	3。7	450×750×1500	电池在主机内	340
YJS/U-5。5KW	5。5	450×750×1500	电池在主机内	700
YJS/U-7。5KW	7。5	600×800×2000	电池在主机内	800
YJS/U-11KW	11	600×800×2000	电池在主机内	950
YJS/U-15KW	15	600×800×2200	电池在主机内	1280
YJS/U-18。5KW	18。5	600×800×2200	1	1300
YJS/U-22KW	22	600×800×2200	1	1740
YJS/U-30KW	30	600×800×2200	1	1800
YJS/U-37KW	37	600×800×2200	2	2420
YJS/U-45KW	45	600×800×2200	2	3350
YJS/U-55KW	55	600×800×2200	2	4960
YJS/U-75KW	75	600×800×2200	3	6570
YJS/U-93KW	93	600×800×2200	4	6600
YJS/U-110KW	110	600×800×2200	4	6650
YJS/U-132KW	132	600×800×2200	5	8280
YJS/U-160KW	160	600×800×2200	6	9900
YJS/U-180KW	180	600×800×2200	7	11200
YJS/U-200KW	200	600×800×2200	8	12800
